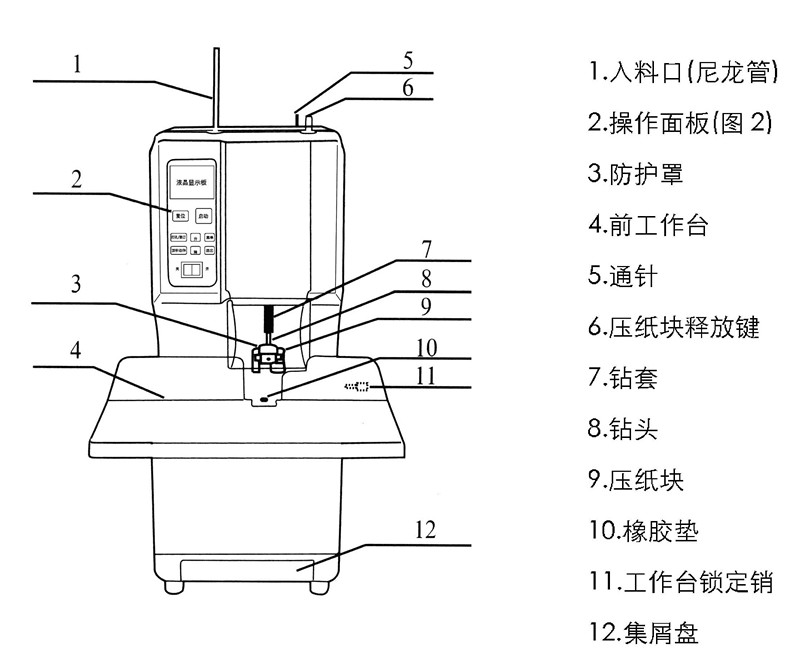

隨機配件：前工作臺板、鉆頭、膠墊、工作臺板鎖定銷、集屑盤、工具盒、電源線、尼龍管10 米、 取料通針

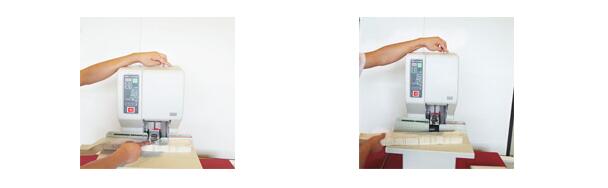

將前工作臺下方的導向桿對準裝訂機底座兩側，使前工作臺滑動到位，并且用工作臺鎖定銷固 定。

將集屑盤裝入機器

電源：供給穩定電源220（正負）5%V50Hz,避免與其它負載共用同一電源。為安全起見，裝訂機用的電源插座應良好接地。

調試

用隨機提供的T形扳手檢查鉆頭是否在鉆套中可靠定位。

檢查橡膠墊是否安防妥當。

首先接通電源，按【開關】鍵“開”，開關燈應正常發光。

【警告：接通電源后，切勿將手或肢體其他部位伸入防護罩內。鉆頭和壓紙塊是運動部件，其動作 會導致人身傷害！】

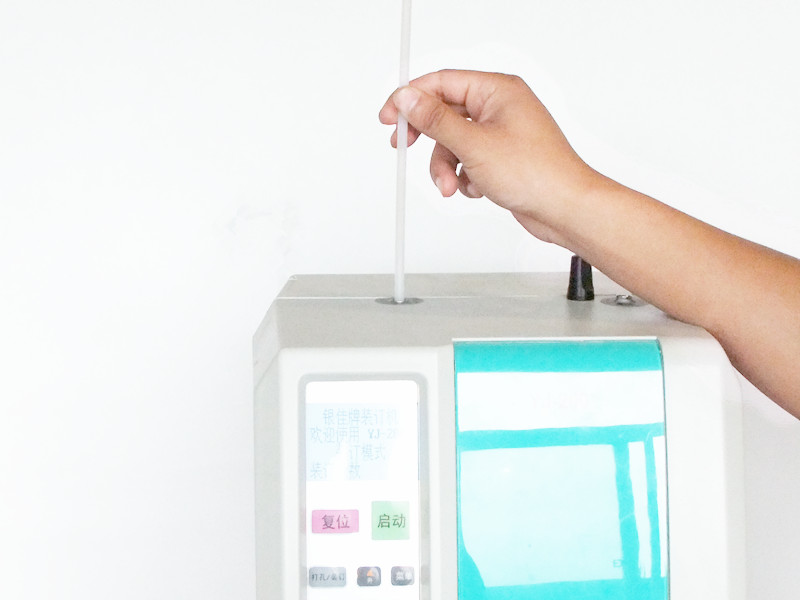

 將尼龍管從入料口插入到位【送料報警】燈由閃爍變?yōu)檎０l(fā)光。

 檢查孔的位置，按【孔位下降】鍵，鉆頭下移，靠近紙張，在鉆尖接觸到紙張之前及時松開該鍵。

設定裝訂孔距離紙張邊界的尺寸，孔與紙張邊界距離的規定根據需求自定。首先明確所需設定的距離（3-20毫米），松開工作臺鎖定銷，前后移動前工作臺按上文介紹檢查孔的位置。確定后，用工作臺鎖定銷固定前工作臺。

裝訂調試，將機器模式切換到裝訂模式，并將紙張整理齊放到位，等候幾分鐘，當裝訂燈由閃爍轉為正常發光后，再按【啟動】鍵，即可自動裝訂。

打孔調試，將機器模式切換到打孔模式，打孔模式正常發光，將紙張整理齊放置到位，再按【啟動】鍵，即可自動打孔。打孔結束后按位于機器頂部的壓紙塊釋放鍵或復位鍵，使紙張從壓紙塊上脫離。

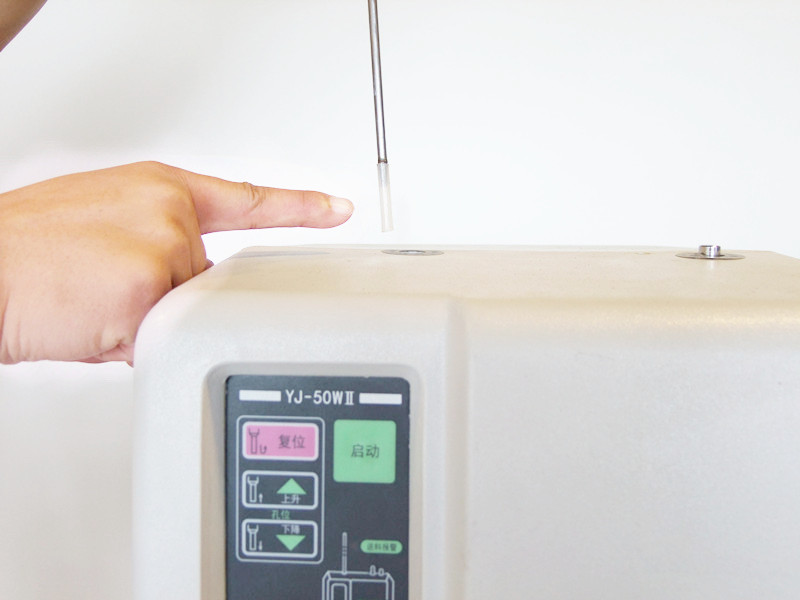

更換尼龍管

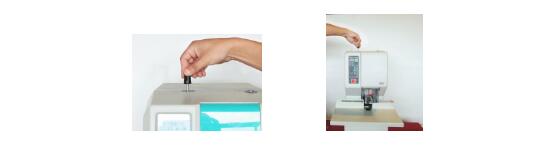

將安放在裝訂機頂部的通針從入料口插入，順時針輕輕往下旋轉360度。

 剩余的管子套在通針上，隨著通針從入料口拔出。



再插入一根新的尼龍管并使其插到位。


去除余料

裝訂失敗或壓鉚不成型，并出現裝訂報警時按壓紙塊釋放鍵或【復位鍵】，使壓頭復位；

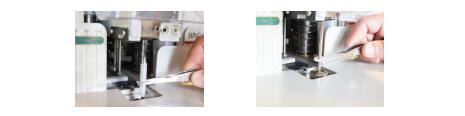

按【頂針動作】鍵，看見頂針上或頂針底部的廢尼龍管或鉚過的廢料管 ；


頂針上來后，用隨機提供的鑷子夾住管子，使管子隨著頂針向下運動而取出。



 檢查壓紙塊下方的上模頭上是否粘附有紙屑，用隨機提供的鑷子除去（注意動作要輕柔，以免損壞模頭保護層）。

【警告：切勿用手直接觸摸上下模頭，這些部件溫度很高，會燙傷皮膚】

清理磨刃鉆頭

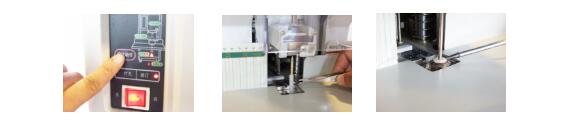

按【下降】鍵，使鉆頭向下空運行2-3cm；

【開關】關，打開防護罩；

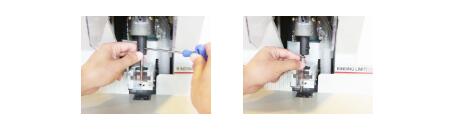

在鉆頭下方臺板上墊一張紙，用T型扳手松開鉆頭定位螺釘、當松第二個螺釘時，應手持鉆頭桿部以免鉆頭因自重下滑損傷；

【警告：鉆尖溫度很高且鋒利，切勿觸摸！】

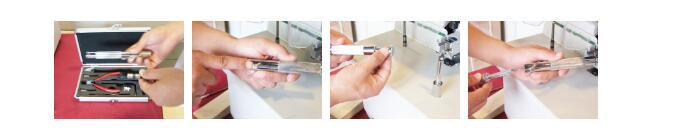

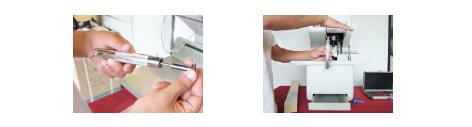

取出工具盒內的磨刃器，松開磨刃器體上的蝶形螺釘，拔出通屑針；
將鉆頭插入磨刃器體內，使刀柄端面與磨刃器端面對齊，用蝶形螺釘固定；

 重新插入通屑針，用手掌壓其頭部；

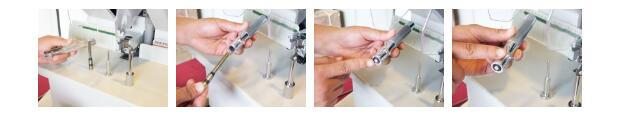

 磨刃鉆頭時同樣將鉆頭插入磨刃器體內，使刀柄端面與磨刃器體端面對齊，用蝶形螺釘固定，然后將磨刃刀緩慢插入磨刃器體內，使其接觸到鉆尖；

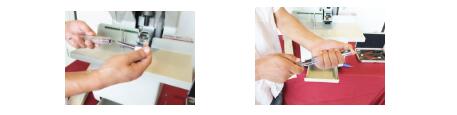

 順時針方向用力均勻轉動刃磨器5-6次，不可過于用力，否則鉆尖會彎曲。卸下鉆頭檢查口部是否鋒利；

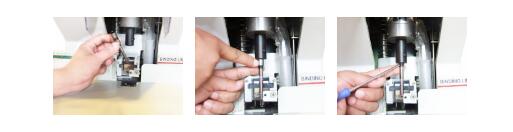

接下來便是安裝鉆頭，安裝鉆頭時用L形釬子清理鉆套內部；

 插入鉆頭直至聽到鉆柄端部接觸到鉆套內止口發出金屬撞擊聲為止；
鉆柄完全進入鉆套后，用T形扳手?jǐn)Q緊兩定位螺釘。

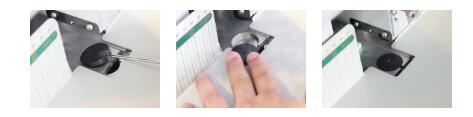

安裝、更換膠墊

【開關】關；

 用隨機提供的L形釬子從橡膠墊定位盤開槽處翹起橡膠墊，并取出；

給其換位或者更換新膠墊，膠墊光滑的一面朝下安放至定位盤內，安放妥當。
