裝訂機半自動系列安裝調試

基礎安裝

調試操作

操作準備

● 裝訂前，將尼龍管從入料口插入導管中；

●接上220V/50Hz的電源，打開電源開關，“電源燈亮”；

●開機通電，“預熱”燈停止閃爍后，即可裝訂；

●使工作臺前后移動，以滿足鉆孔與裝訂件邊緣的尺寸要求，可按“▼”鍵，使鉆頭下移，靠近紙張，在鉆尖接觸到紙張之前及時松開該鍵，檢查孔的位置是否合適，位置確定后用工作臺鎖定銷將工作臺固定，按“復位”鍵使打孔電機上升復位；

●仔細檢查鉆孔處，避免有金屬物或其他異物，裝訂文件要平整，以免損壞鉆頭。

鉆孔操作：擺好裝訂文件，點按“啟動”鍵，鉆頭自動完成打孔并自行復位。

裝訂調試：

●清楚鉆孔中的紙屑，以免損壞機件；

●從出料翻斗中取出切下的尼龍管，并插入空中；

●一定裝訂件至工作臺右邊的加熱體，使尼龍管內孔對準定位針，向下輕壓壓桿，使定位針插入管中并插入下面的加熱體，使上、下加熱體輕輕壓住尼龍管，約3秒鐘后，向下用力壓壓桿，持續數秒，直至裝訂完成。

磨刃鉆頭

*取下鉆頭：按“▼”，使鉆頭向下空運行2cm，（在鉆頭下方臺板上墊上一張紙，以備鉆頭取下時紙屑落在紙上）用T形扳手松開鉆頭定位螺釘，當松開第二個螺釘時，應手持鉆頭桿部，以免鉆頭因自重下滑損傷。

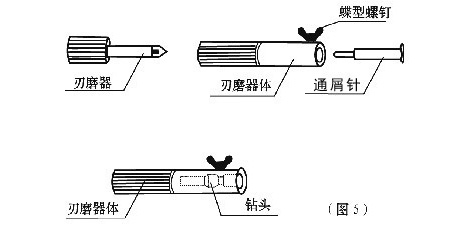

*清理鉆頭：松開磨刃器體上的蝶形螺釘，拔出通屑針，將鉆頭插入磨刃器體內，使刀柄端面與磨刃器體端面對齊，用蝶形螺釘固定，重新插入通屑針，用手掌拍壓其頭部，頂出鉆頭內的紙屑。

*磨刃鉆頭：將鉆頭插入磨刃器體內，使刀柄端面與磨刃器端面對齊，用蝶形螺釘固定，將磨刃器緩慢插入磨刃器體內，使其接觸到鉆尖，順時針?lè)较蛴昧鶆蜣D(zhuǎn)動磨刃器5-6次（不可過于用力，否則鉆尖會彎曲）。卸下鉆頭檢查口部是否鋒利。

膠墊使用

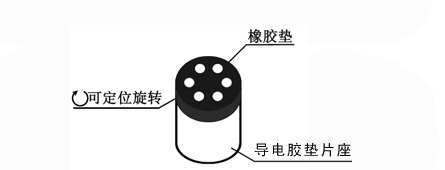

*可用隨機L形釬子從橡膠墊定位盤開口處撬起，移動約60度，重新放入橡膠墊定位盤中。一塊橡膠墊有6個位置可供使用。橡膠墊有正、反之分，用時應注意將光滑的一面朝下。

*可用手拿住橡膠墊按順時針?lè)较蛐D(zhuǎn)，旋轉60度后橡膠墊會自動卡入定位槽中定位。

注：一塊橡膠墊一般有6個位置可以使用，每一個位置一般使用50次左右。
