基礎安裝

在安裝之前，首先要確保一個合適的工作平臺，將裝訂機平穩放置在工作臺上。

工作臺板安裝：將工作臺下方的導向桿對準裝訂機底座兩側，使工作臺滑動到位，并用工作臺鎖定銷固定。

集屑盤安裝：將集屑盤對準工作臺正面缺口，向里推至與工作臺齊平。

鉆頭安裝：鉆頭插入鉆套，直接聽到鉆頭端部接觸到鉆套內止口發出的金屬撞擊（即鉆柄完全進入鉆套）后，再用T形扳手?jǐn)Q緊兩定位螺釘。

將橡膠墊壓入鉆頭下方的圓槽內。

面板操作

升：按“升”，鉆頭上升，不旋轉，松開“升”鍵，停止上升。持續按，鉆頭持續上升，直至最高位置停止。

降：按“降”，鉆頭下降，不旋轉，松開“降”鍵，停止下降。當碰到橡膠墊或持續按時，鉆頭向上返回。

注：使用“降”鍵時，鉆頭不旋轉，不能鉆孔。因此鉆頭不能抵在裝訂的紙上，否則將擠壞鉆頭！

打孔：點動一次“打孔”鍵，鉆頭旋轉向下，當鉆頭接觸到橡膠墊時，自動旋轉上升至頂部停止，并切下一段合適長度的尼龍管自出料口滑出以備壓鉚。

復位（打孔處）：當鉆頭不在頂部，點動一次“復位”鍵，鉆頭自動旋轉上升，到頂部自動停止。當出現報警和提示信息時，液晶上會有相關提示排除問題 后，按下此鍵返回工作模式。工作中，若出現異常情況，按此鍵可使鉆頭復位到頂部位置。

壓鉚：當上模下降至定位針進入下模5mm時，點動一次“壓鉚”鍵，上模將會自動壓鉚，完成裝訂后自動復位。

注：如果定位針沒有進入下?？走_(dá)到5mm，按此鍵無效。

復位（壓鉚處）：上模不在頂部，按下“復位”鍵，上模自動上升到頂部停止。

上：按“上”鍵，上模向上運動，松開“上”鍵停止向上。

下：按“下”鍵，上模向下運動，松開“下”鍵停止向下。

液晶：液晶為操作者和機器交流的窗口。在工作過程中，液晶上不但會顯示正在執行的每一步動作，而且會指導操作者如何去做。在任何故障情況下，液晶上均有文字說明。

調試操作

操作準備

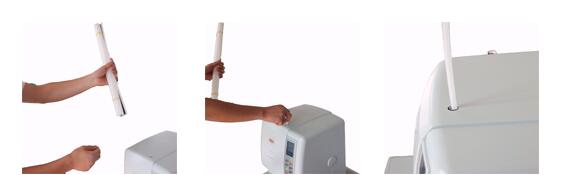

●裝訂前將尼龍管從入料口插入導管中；



●接上220V/50Hz的電源，打開電源開關，“電源”燈亮；

●開機通電，預熱完成后，即可裝訂；

●使工作臺前后移動，以滿足鉆孔與裝訂件邊緣的尺寸要求，可按“降”鍵，使鉆頭下移，靠近紙張，在鉆尖接觸到紙張之前及時松開該鍵，檢查孔的位置是否合適，位置確定后用工作臺鎖定銷將工作臺固定，并按“復位”鍵使打孔電機上升復位；

●仔細檢查鉆孔處，避免有金屬物或其他異物，裝訂文件要平整，以免損壞鉆頭。

鉆孔操作：擺好裝訂文件，按下“打孔”鍵，鉆頭自動完成打孔并自行復位。

裝訂調試

●清除鉆孔中的紙屑，以免損壞機件；

●從出料翻斗中取出切下的尼龍管，并插入孔中；

●移動裝訂件至工作臺右邊的裝訂位，點動操作面板右側的，“下”鍵，使定位針對準尼龍管內孔，當定位針進入下模孔5mm時，上模將停止向下運動，并有聲音提示，此時按一下“壓鉚”鍵，完成裝訂后，上模自動復位。

磨刃清理鉆頭

取下鉆頭：按“降”，使鉆頭向下空運行約2cm，（在鉆頭下方臺板上墊上一張紙，以備鉆頭取下時紙屑落在紙上）用T形扳手松開鉆頭定位螺釘，當松開第二個螺釘時，應手持鉆頭桿部，以免鉆頭因自重下滑損傷。

清理鉆頭：松開磨刃器體上的蝶形螺釘，拔出通屑針，將鉆頭插入磨刃器體內，使刀柄端面與磨刃器體端面對齊，用蝶形螺釘固定，重新插入通屑針，，用手掌拍壓其頭部，頂出鉆頭內的紙屑。

磨刃鉆頭：將鉆頭插入磨刃器體內，使刀柄端面與磨刃器端面對齊，用蝶形螺釘固定，將磨刃器緩慢插入磨刃器體內，使其接觸到鉆尖，順時針方向用力均勻轉動磨刃器5-6次（不可過于用力，否則鉆尖會彎曲）。卸下鉆頭檢查口部是否鋒利。

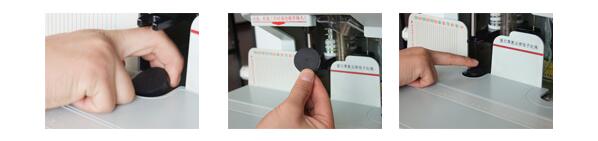

膠墊使用

可用隨機L形釬子從橡膠墊定位盤開口處撬起，移動約60度，重新放入橡膠墊定位盤中。一塊橡膠墊有6個位置可供使用。橡膠墊有正、反之分，用時應注意將光的一面朝下。

可用手拿住橡膠墊按順時針方向旋轉，旋轉60度后橡膠墊會自動卡入定位槽中定位。
